Hero 实验室 · webgl-hero 背景

站点 landing-hero 组件（blocklets/arcblock/.web/components/landing-hero/）新增了一个可选的 heroVisual prop：打开后会在文案后面渲染一个全屏铺满的 .landing-hero-visual 挂载点。配合 AUP 的 widget 子块指定一个 Web Device widget（这里用的是 webgl-hero —— 运行时自带、24 种模式的 WebGL 3D 背景），Hero 就变成了 Web Device widget 层能力的真实展示，而不是贴在页面上的无关装饰。

这页是一份持续维护的候选目录，不是教程：下面每个候选都是真实渲染出来的效果，带着精确配置留在这里 —— 这样以后再回来选设计时不用重新踩一遍哪些 mode 真的能用、哪些不适合这个站的编辑气质。不适合的记在「死胡同」一节。

一览

webgl-hero 全部 24 个 mode，用的是本站自己的 ::gallery{folder} 媒体块（见文件夹驱动的媒体画廊），不是手搭的网格。每个 mode 的说明只写它渲染的是什么、是否读取 colors 配置还是调色板写死在 shader 里；完整配置和更大的截图在本页下方的参考小节里。

topo由多层噪声生成的等高线纹理。响应 `colors`、`opacity`、`speed`，配 `colorsDark` 时还能响应深色模式。

aurora带极光风格渐变的星空场景。响应 `colors`、`opacity`、`speed`。

cubegrid一组旋转的线框小立方体网格。响应 `colors`、`opacity`、`speed`。

ocean日落天空下的海平线，海面是纯色平面。响应 `colors`、`opacity`、`speed`。

metaball在深色背景上漂浮的柔和发光团块（metaball）。响应 `colors`、`opacity`、`speed`。

marble一个大的反光球体，表面由程序化生成。响应 `colors`、`opacity`、`speed`。

rings多个重叠的线框轨道环组成一个球体。响应 `colors`、`opacity`、`speed`。

galaxy密集粒子球体，粒子间以细线相连。响应 `colors`、`opacity`、`speed`。

landscape全屏的山脉/道路场景，天空用基于物理的渲染。调色板固定，不读取 `colors`。

retrowave80 年代合成波风格场景：太阳、山脉与透视网格地面。响应 `colors`、`opacity`、`speed`。

wave从中心点向外辐射的小型线条星芒。响应 `colors`、`opacity`、`speed`。

blob一个小的多面体。响应 `colors`、`opacity`、`speed`。

collapse稀疏的下落光点场。响应 `colors`、`opacity`、`speed`。

meshline画面中零散分布的短线段。响应 `colors`、`opacity`、`speed`。

network由细线相连的星空网络。调色板写死在 shader 里，不读取 `colors`。

crystal飞散的玻璃状碎片。调色板写死在 shader 里，不读取 `colors`。

phantom深色背景上柔和的白色散景光斑。调色板写死在 shader 里，不读取 `colors`。

lightcube模糊的立方体网格。调色板写死在 shader 里，不读取 `colors`。

reflect一叠反光的矩形方块。调色板写死在 shader 里，不读取 `colors`。

gyroid回旋曲面（gyroid）分形渲染。调色板写死在 shader 里，不读取 `colors`。

tunnel抽象的隧道/空洞造型，边缘有柔和光效。调色板写死在 shader 里，不读取 `colors`。

abstract虹彩、油渍风格的渐变漩涡。调色板写死在 shader 里，不读取 `colors`。

cube单个线框立方体，顶点带噪声位移。响应 `colors`、`opacity`、`speed`。

clouds渐变天空上的体积云层。响应 `colors`、`opacity`、`speed`；渲染细节取决于 GPU 档位。

怎么接的

component hero slot=site-introduction component=landing-hero variant=home
    headlineVariant=balanced-statement maxLines=3 heroVisual=webgl
    title=:k0 subtitle=:k1 ... {
  widget hero-bg name=webgl-hero target=".landing-hero-visual" mode=topo
      colors="#008f7a,#fcfdfc" opacity=0.5 speed=0.4 mouse=false
}

heroVisual=webgl 会把组件切到单列布局，文案区域固定一个最大宽度，再加一层可读性遮罩。水平方向按文案框自身的尺寸计算 —— 不是按 section 或视口百分比算，否则窗口越宽遮罩和文字就越对不上（和下面 topo 那个「平面覆盖不够宽」的坑是同一类问题）。垂直方向必须铺到 Hero 的上下边：文案在带 padding、垂直居中的 inner 里，遮罩如果只比文案框多伸出几个 rem，header 下面就会露出一条没被盖住的 canvas。开了 heroVisual 之后，这个站在其他页面用的 trace/geometry 侧栏会自动隐藏 —— 一个 Hero 只挑一种视觉，不叠加。

760px 以下 widget 完全不会跑：一段内联脚本会尽早注册 DOMContentLoaded 监听器，抢在引擎自己的监听器扫描之前把 widget 的配置 <script> 删掉，所以手机上不会创建 WebGL 上下文、不会加载 Three.js、也不会有渲染循环。符合这个站「移动端不跑 WebGL/canvas 效果」的规矩；手机上渲染的是纯文案 Hero（标题、副标题、按钮）。

真实对比页（内部用，不进导航）：/zh/hero-lab-topo/、/zh/hero-lab-aurora/、/zh/hero-lab-cubegrid/ —— 文案和首页一样，只是 heroVisual 配置不同，方便在真实浏览器里并排判断，不必先上首页才能看效果。

这几个对比页只有在本地自己构建的 arc 上才能正确渲染。 下面说的 CSS 覆盖 + opacity bug 已经在上游合并修复（ArcBlock/arc#4402），topo 的覆盖/宽高比修复在 ArcBlock/arc#4490。这两个里只要有一个还没发版，实际服务这个 blocklet 的 arc 二进制就可能还是旧行为——widget 挂载点正常挂上但高度塌成 0，或者 topo 在宽屏上被拉伸。每个候选下面的截图是在修复过的构建上拍的如实记录；这些链接是给"在修复过的构建上本地核实"用的，不代表当前部署站点上会长这样。

候选

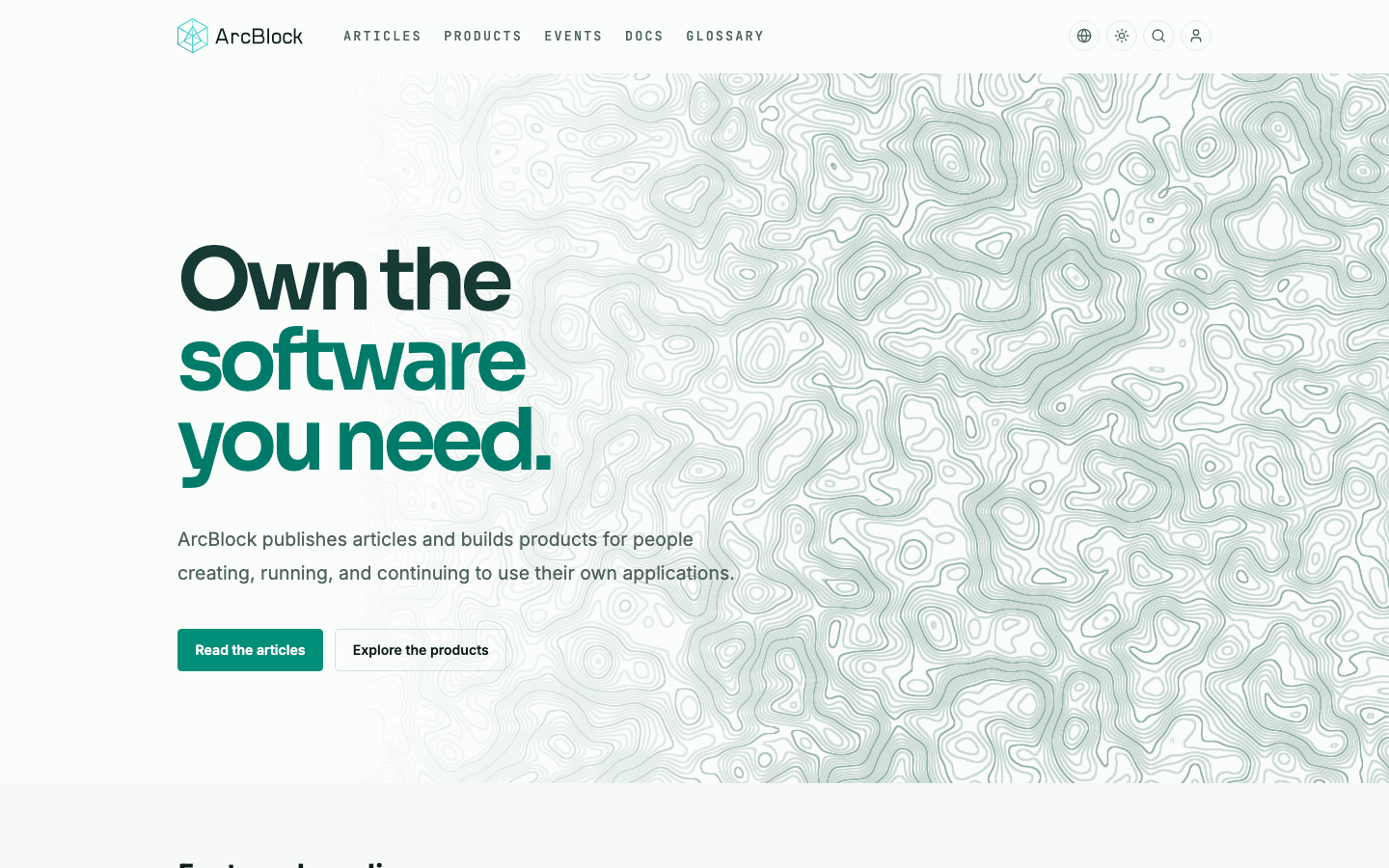

topo —— 密集等高线

ArcBlock Hero，青绿色地形等高线纹理铺满背景，在"Own the software you need."标题后方渐隐为白色

mode=topo colors="#008f7a,#fcfdfc" colorsDark="#2ec8ae,#061211" opacity=0.5 speed=0.4 mouse=false

评价：目前最强的候选。读起来像真实的技术纹理（等高线），不是通用 AI 站的渐变套壳；下面那条平面尺寸修复上线后，窄屏和超宽屏都撑得住。opacity 也是真的生效（这个 mode 正确响应 opacity 配置）。

搭这个的过程中发现并修掉了三个坑：

TopoEngine 原来用固定尺寸的 PlaneGeometry(30, 20)，只能覆盖到约 2.4 的宽高比，浏览器窗口一旦更宽，平面边缘之外就会露出纯色背景（两侧留白）。已上游修复为按相机在渲染时的实际可视锥体动态算平面尺寸（见下方「上游修复」）。
上面这条覆盖修复暴露了第二个坑：噪声 shader 在两个轴上都用 vUv * 6.0 采样，而 vUv 是每轴 0-1，跟平面的实际宽高比无关——平面越宽，每个噪声周期覆盖的物理宽度就比高度多，等高线在画面上看起来是被横向拉长的条纹，而不是圆润的等高线团块。已上游修复为只把 x 方向的采样按平面宽高比缩放，让噪声周期在两个方向上物理尺寸一致。
widget 的 colors 配置是静态的、不感知主题——浅色模式的配置在深色模式下会渲染成一块突兀的亮色矩形。 landing-hero 的 render.js 现在支持配一组对应的 colorsDark/bgDark，如果页面加载时深色模式已经生效，会在 widget 解析配置之前在客户端把颜色换掉。已知还没解决的缺口：如果是在页面已经加载完之后实时点击主题切换按钮（不刷新），画布不会跟着重新上色——这个替换只在加载时生效一次。

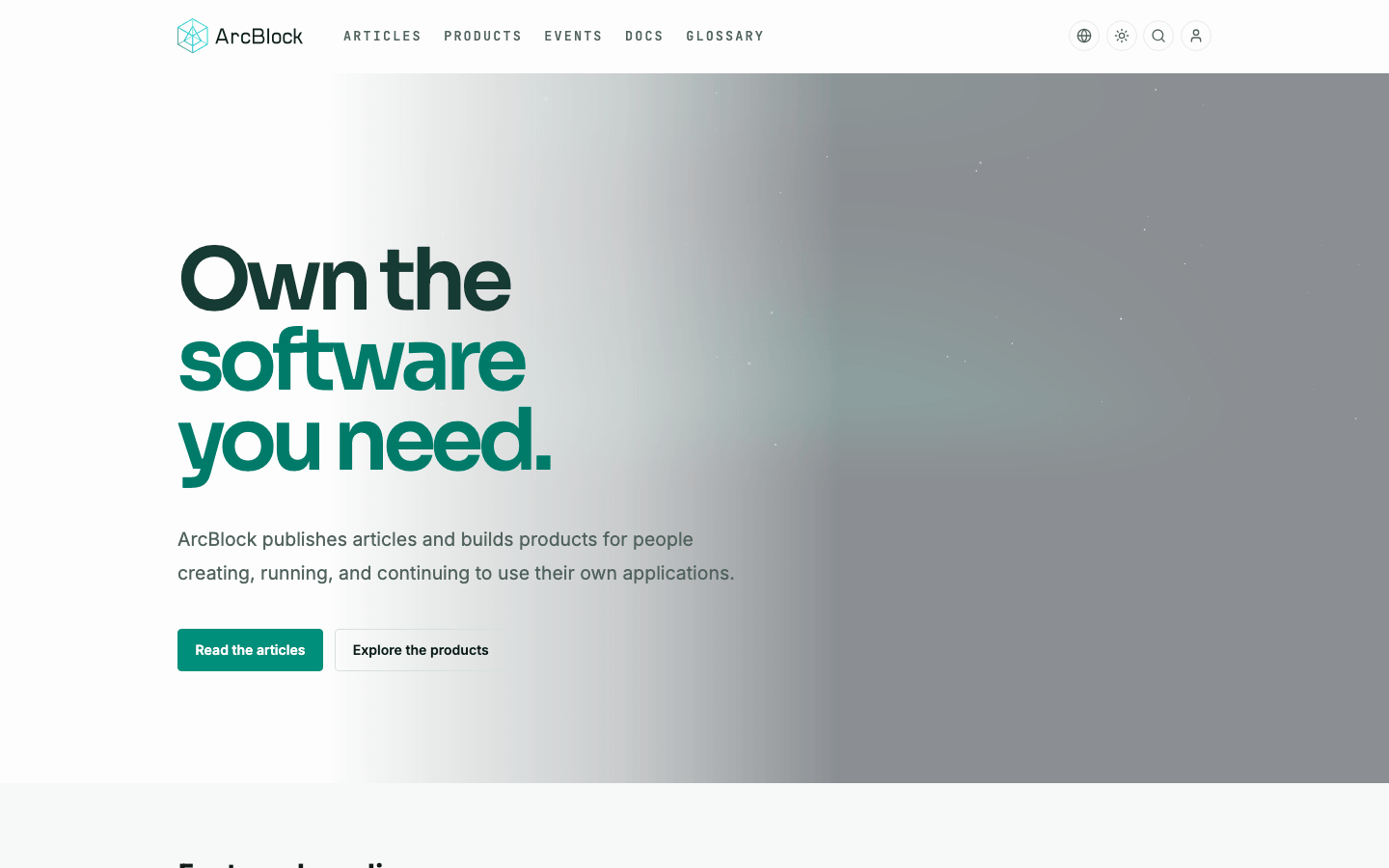

aurora —— 大气渐变

ArcBlock Hero，深色极光/星空渐变背景，从左侧白色渐变到右侧近黑色

mode=aurora colors="#008f7a,#2ec8ae,#0f3d38" opacity=0.5 speed=0.4 mouse=false

评价：视觉上很抓眼，但更像通用「AI 产品」演示站的调调，和这个站克制的编辑气质不太搭。要么换一套对比度低得多的配色，要么把副标题的行宽再收窄，现在只是「能跑」，还不是真正的候选。

搭这个的过程中发现一个 bug：每张截图里，header 正下方都横着一条硬边黑带。更早一轮用 getBoundingClientRect() 量过 section、.landing-hero-visual 挂载点和 canvas，三者像素坐标完全一致，于是断定不是 CSS，转头在 aurora / ocean / retrowave 上调了三次 camera.lookAt()。这个诊断是错的。canvas 确实铺满了 section；缺的是 .landing-hero-copy::before 那层可读性遮罩。文案在带 padding、垂直居中的 inner 里，遮罩只比文案框多伸出 ±8rem——1440px 下 header 下面会露出大约 45px 没被盖住的 canvas，换宽度还会变。深色 mode 这条缝特别显眼；topo 这种浅色 mode 会把它藏住。当时当作「已修好」发出去的 retrowave 截图，黑带其实还在。

真正的修法在 landing-hero 的 CSS：水平方向继续按文案框算，垂直方向把遮罩拉过 section （top/bottom: -100vmax，由 .landing-hero { overflow: hidden } 裁掉）。在 600/868/1221/1440/1920px 验证过。相机倾斜仍可能在 3D 场景里留下空天空，那是 widget 里另一件事，不是这条 header 缝。

cubegrid —— 几何线框网格

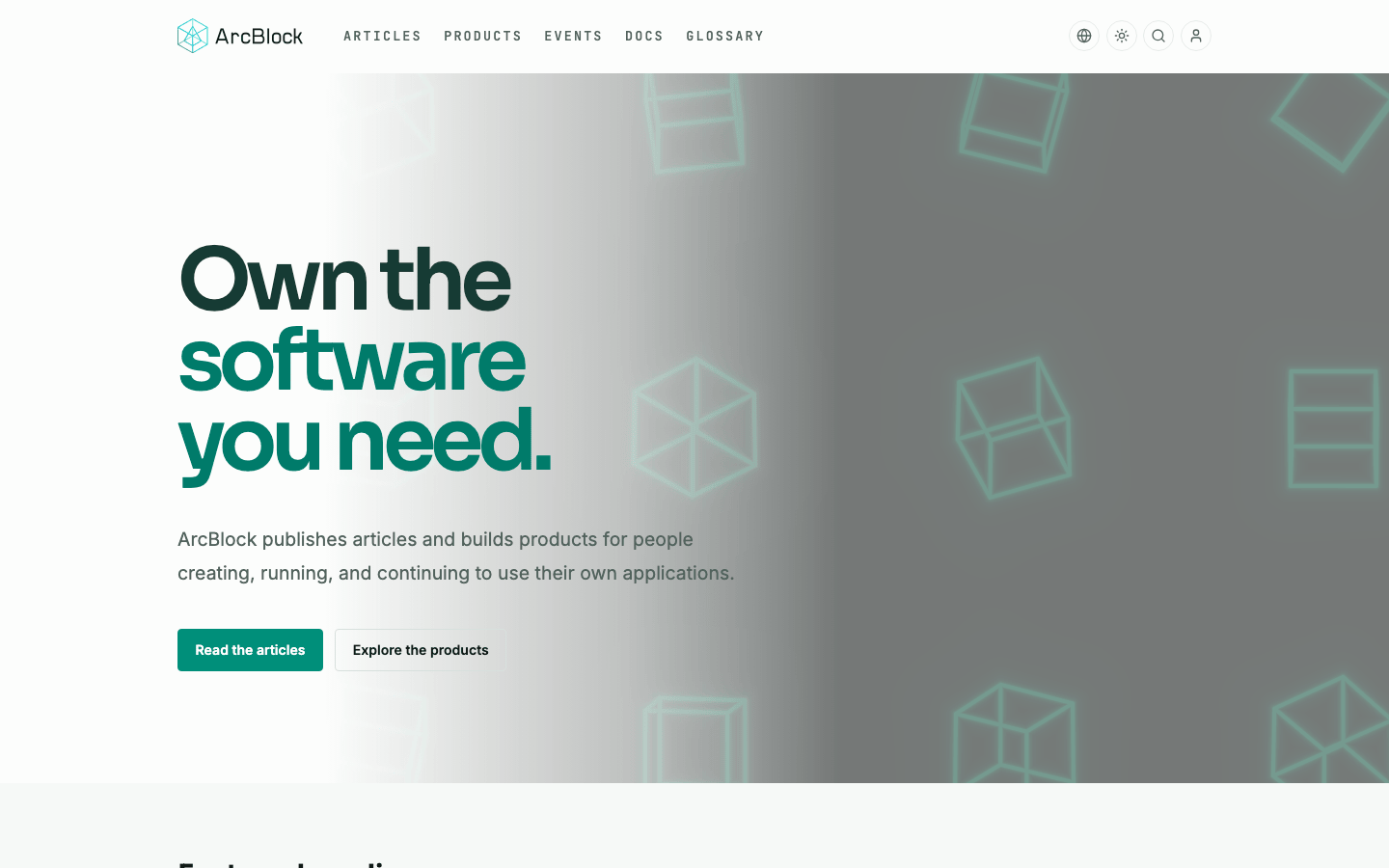

ArcBlock Hero，一组旋转的青绿色线框小立方体网格背景，呼应 ArcBlock 的 cube/pyramid 标志

mode=cubegrid colors="#008f7a" opacity=0.6 speed=0.5 mouse=false

评价：主题上贴合度最高 —— 旋转的线框立方体直接呼应 ArcBlock 真实的 cube/pyramid 标志，而不是一段无关纹理，单一强调色也够克制。定稿前值得再过一遍 positioning.md 的自查句「换成任何 AI 技术站是否仍然成立」——几何关系本身是我们特有的论据，但「线框立方体」这个效果本身是个通用套路。

死胡同

以下都是真的渲染出来截图看过的，不是只读源码就下结论——「照源码看应该行」不代表实际画面行，反过来也成立（见下面 rings 那条，实际看过之后改判）。同样有真实对比页（内部用，不进导航），本地构建限制同上： /zh/hero-lab-network/、/zh/hero-lab-wave/、/zh/hero-lab-rings/。

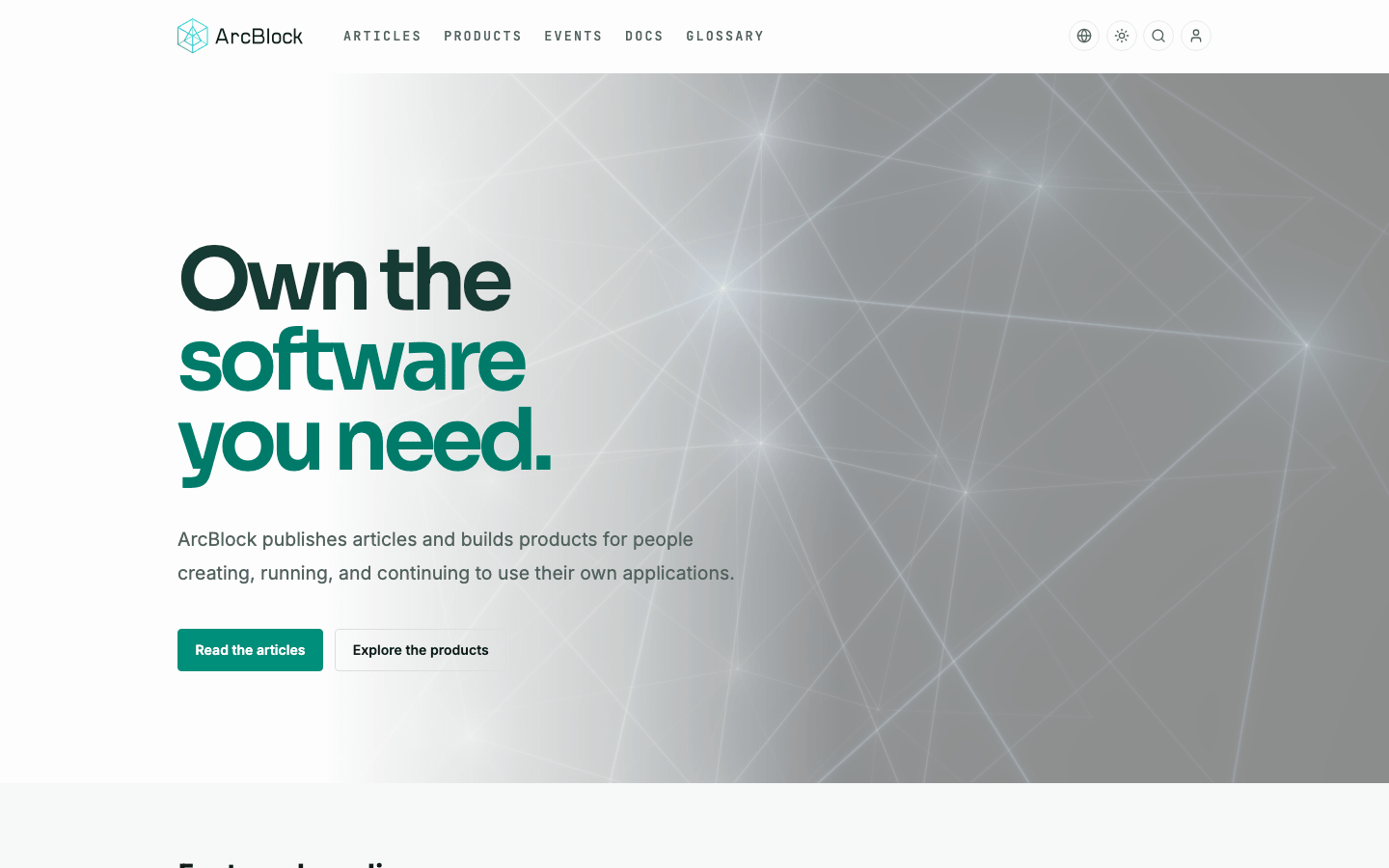

network —— 死路，完全不认品牌色

ArcBlock Hero，深色星空/网络节点背景，细白线条和发光点，完全忽略了配置的青绿色

mode=network colors="#008f7a,#0f3d38" opacity=0.5 speed=0.4 mouse=false

评价：死路，不是审美判断——NetworkEngine 把调色板直接写死在 GLSL 片元着色器里，从不读 cfg.colors，上面配的青绿色完全没用；实际渲染出来是一套跟本站配色毫无关系的通用蓝白星座效果。颜色写死这条没在这次 PR 里修（改动面比机械式的 opacity 修复大得多），上游 issue 里跟踪，暂时不能用。

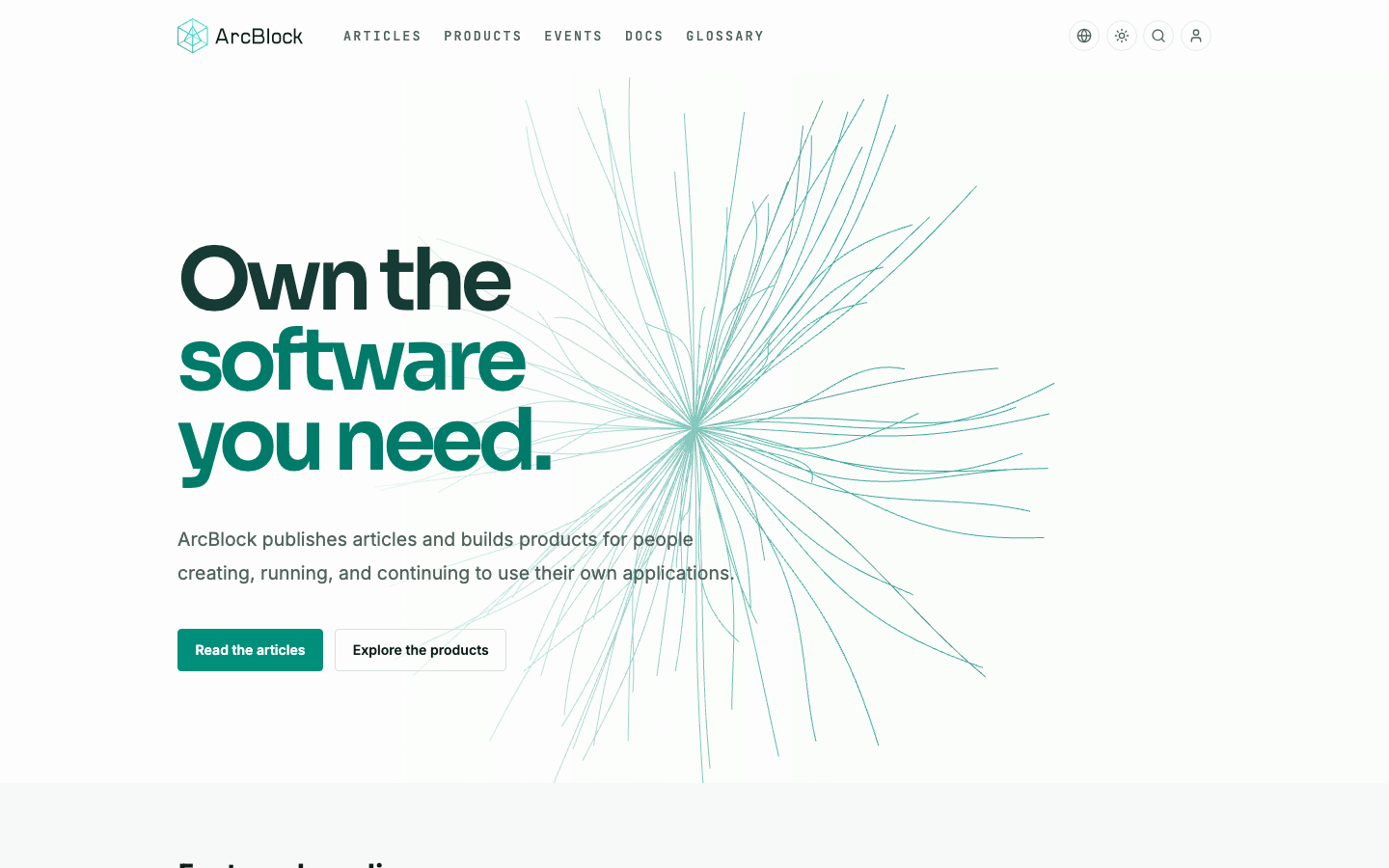

wave —— 死路，太稀疏撑不起一个背景

ArcBlock Hero，标题后方是一小簇从一点辐射出的稀疏青绿色线条，周围大片画布是空的

mode=wave colors="#008f7a,#1f7a6e" bg="#fcfdfc" opacity=0.85 speed=0.4 mouse=false

评价：死路。技术上是这几个 mode 里表现最规矩的一个（opacity 和 colors 都正确响应，没有上游 bug），但线框球本身相对 1440×600 以上的全屏画布来说太小太稀疏——看起来像悬在大片空白里的一小簇星芒，撑不起一个背景。

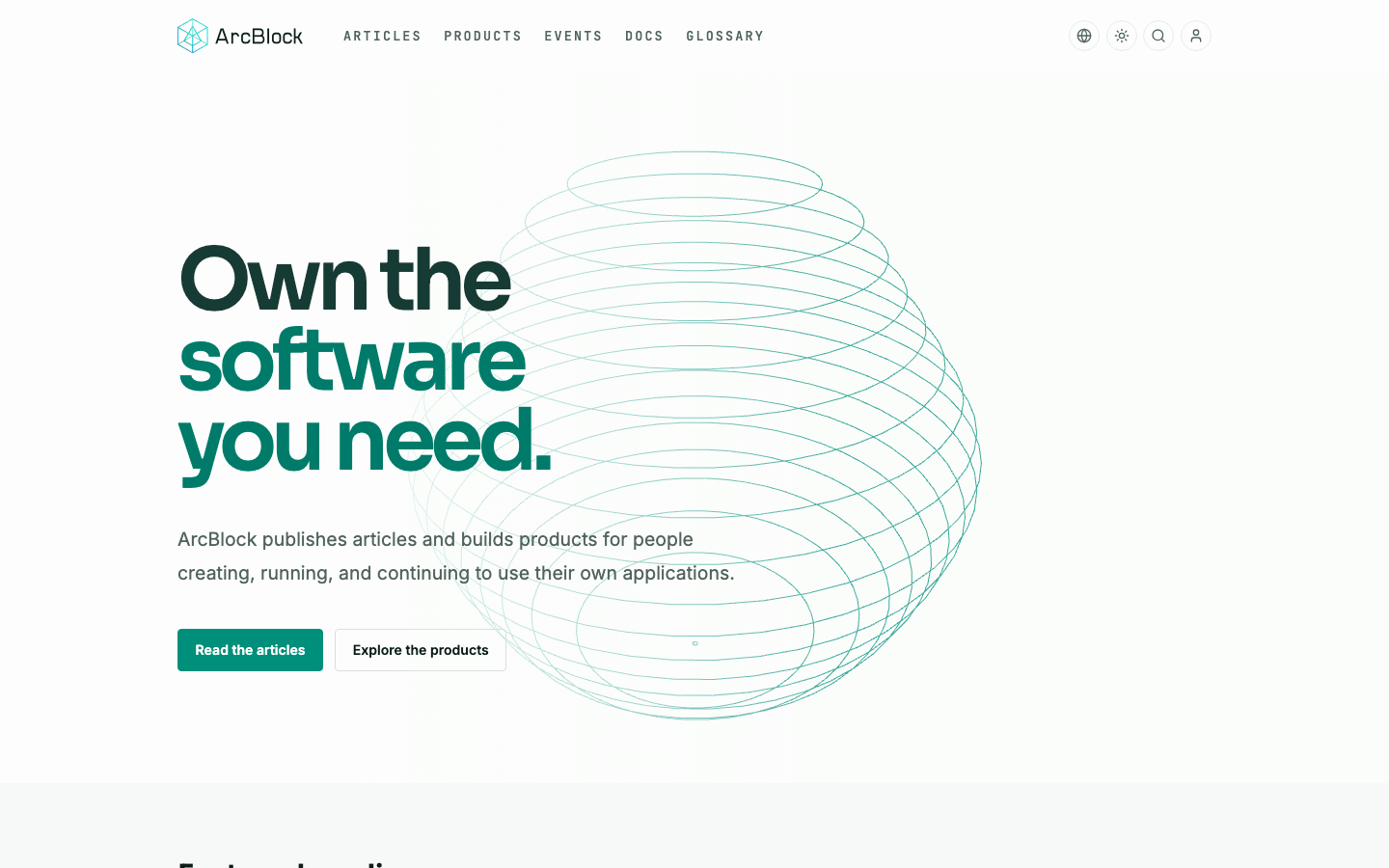

rings —— 没选，但之前判断「太稀疏」是错的

ArcBlock Hero，标题后方是一个由许多重叠的青绿色轨道环组成的大型线框球体

mode=rings colors="#008f7a" bg="#fcfdfc" opacity=0.85 speed=0.4 mouse=false

评价：纠正——这页早前的版本只读了 engine 源码就把 rings 和 wave 归到一起判「太稀疏」，没有实际渲染过。真实效果一点都不稀疏：18 个重叠的环读起来是一个大胆、完整的线框地球仪。最终没选它是另一个原因——按 positioning.md 的自查句「换成任何通用 AI 站是否还成立」——线框地球仪/轨道是科技营销里的一个常见套路，跟本站自己的内容没有关系，不像 cubegrid 直接呼应了真实的 cube/pyramid 标志。是因为这个原因放弃的，不是因为渲染效果不好。

其余全部普查

webgl-hero 一共 24 个 mode。上面 6 个是真正值得拍板的；剩下的也都渲染出来截了图，不是读源码就下结论。以下没特别标注的都用同一套配置：青绿系 colors、bg="#fcfdfc"、opacity=0.6、speed=0.4、 mouse=false。本页涉及的每个 mode 都有对应的真实对比页（内部用，不进导航），地址是 /zh/hero-lab-<mode>/，本地构建限制同上。

完全不读颜色配置（读过源码确认，不只是看渲染效果猜的）

crystal、phantom、lightcube、reflect、gyroid、tunnel、abstract 都不读 cfg.colors—— 调色板各自写死在 shader 里，跟 network 是同一类 bug。这条不修，这几个都不能用（这次没动手修——改动面比机械式的 opacity 修复大得多）。

Mode	截图	备注

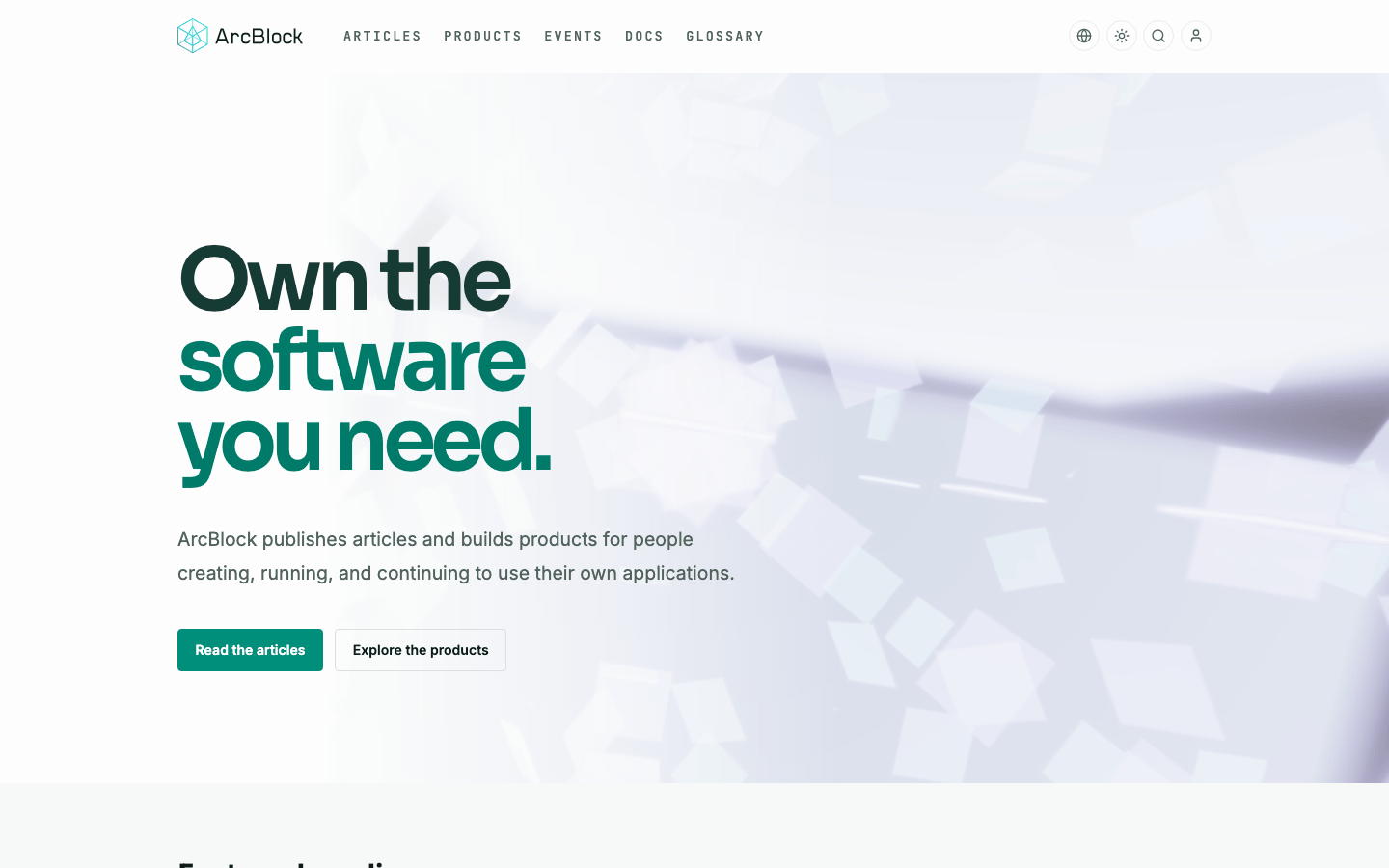

crystal		紫蓝色玻璃碎片，跟品牌色无关。

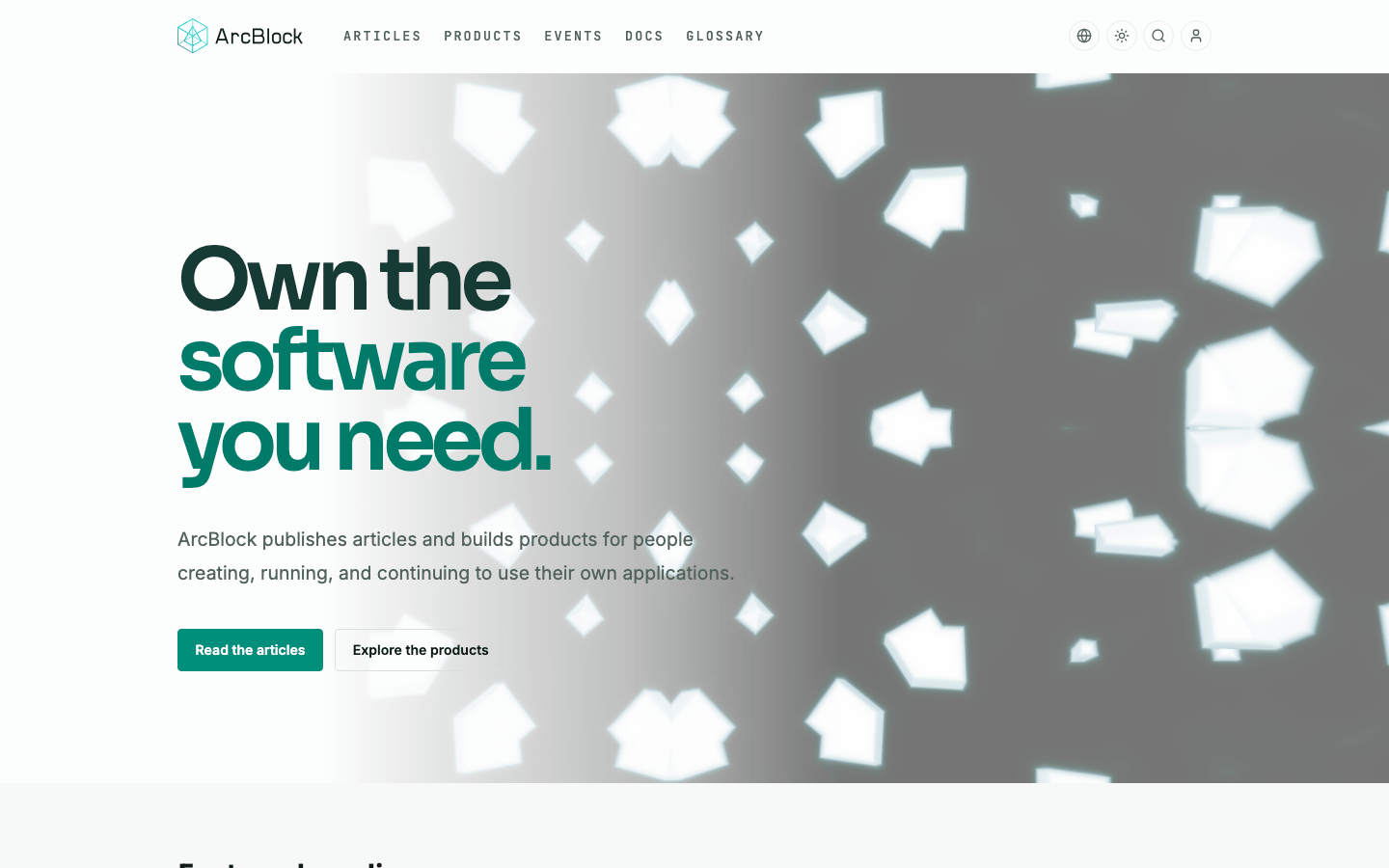

phantom		白色发光散景，跟品牌色无关。

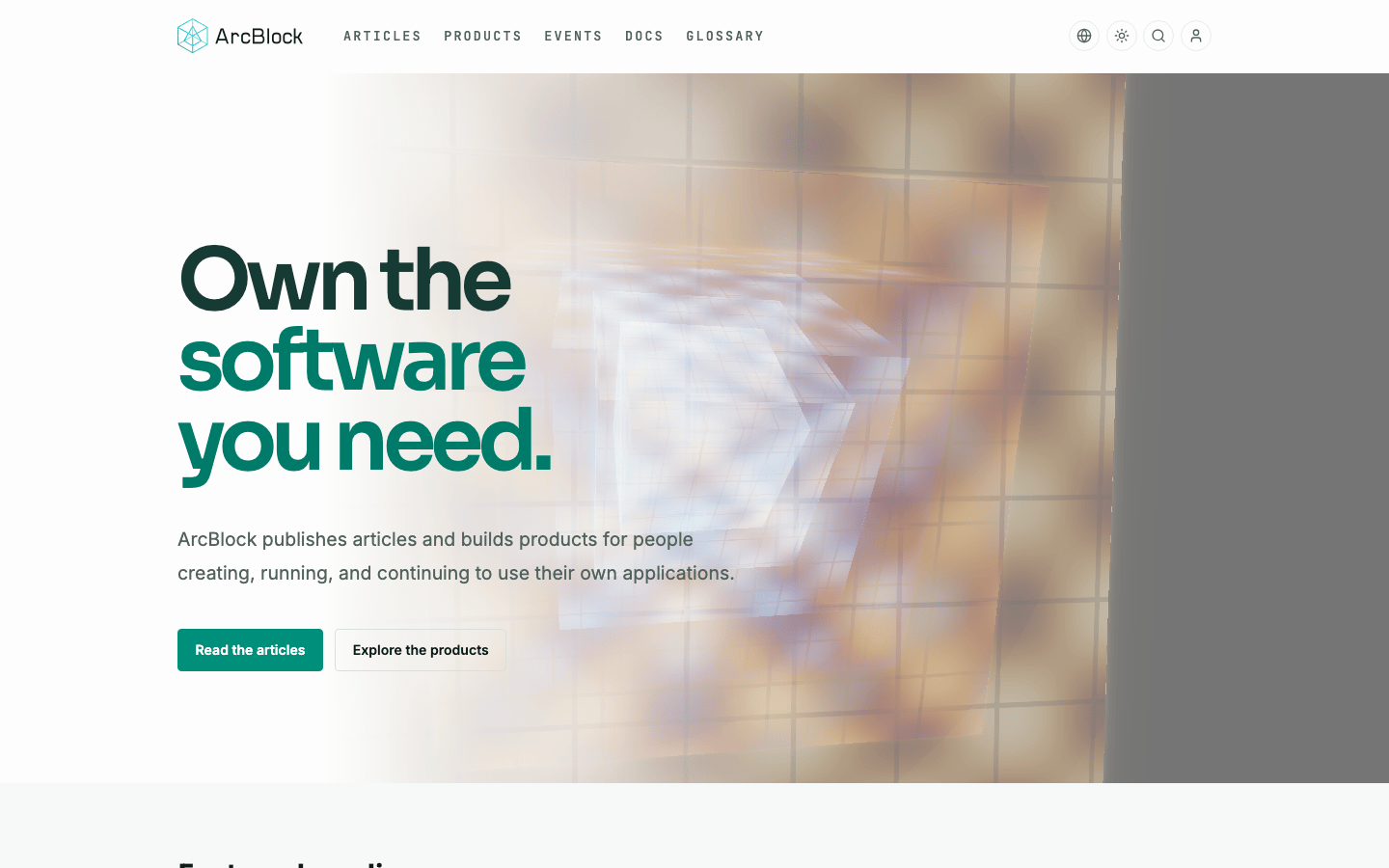

lightcube		浑浊、跟品牌色无关，画面一部分是纯黑。

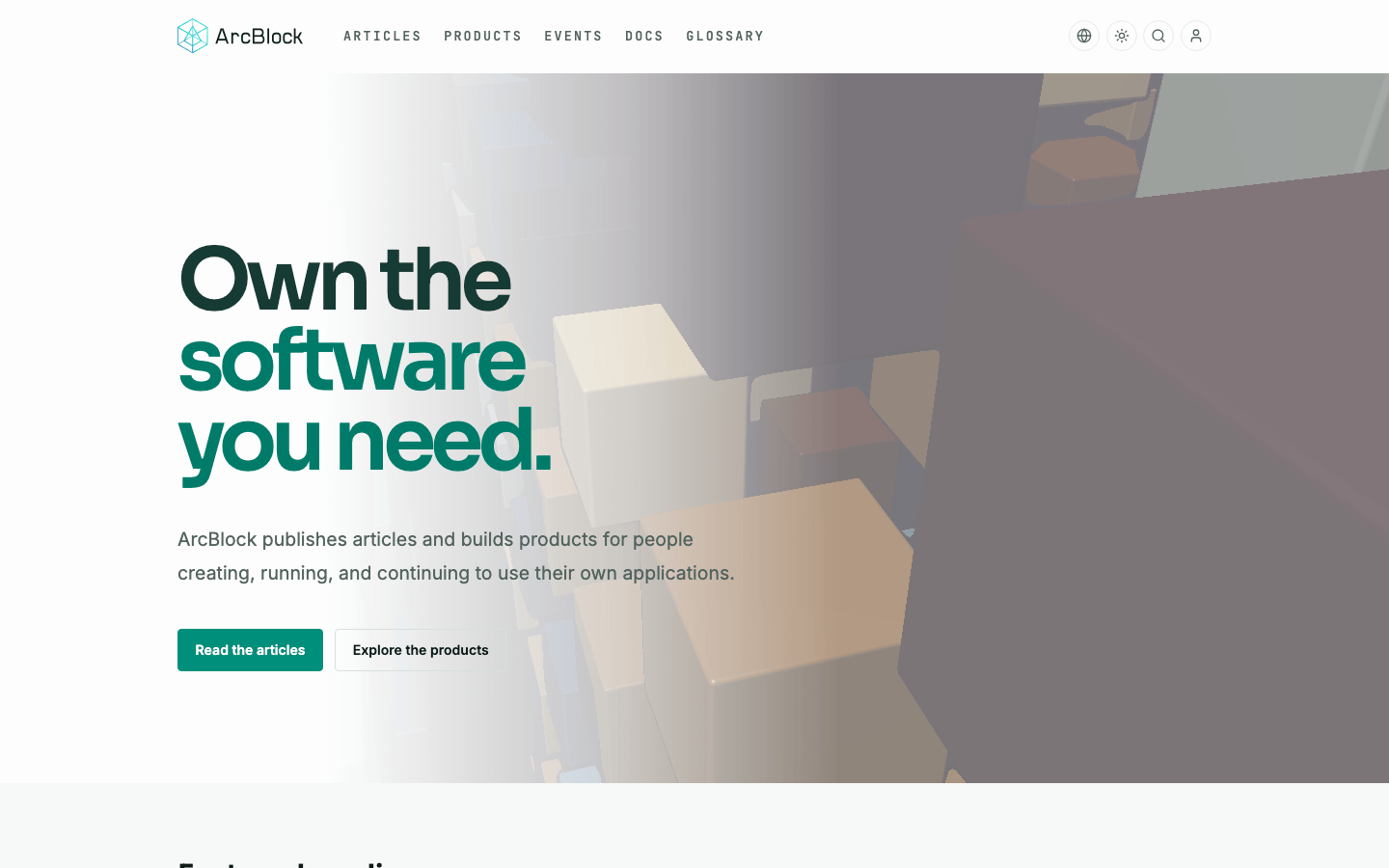

reflect		看起来像堆叠的纸箱，不是抽象效果。

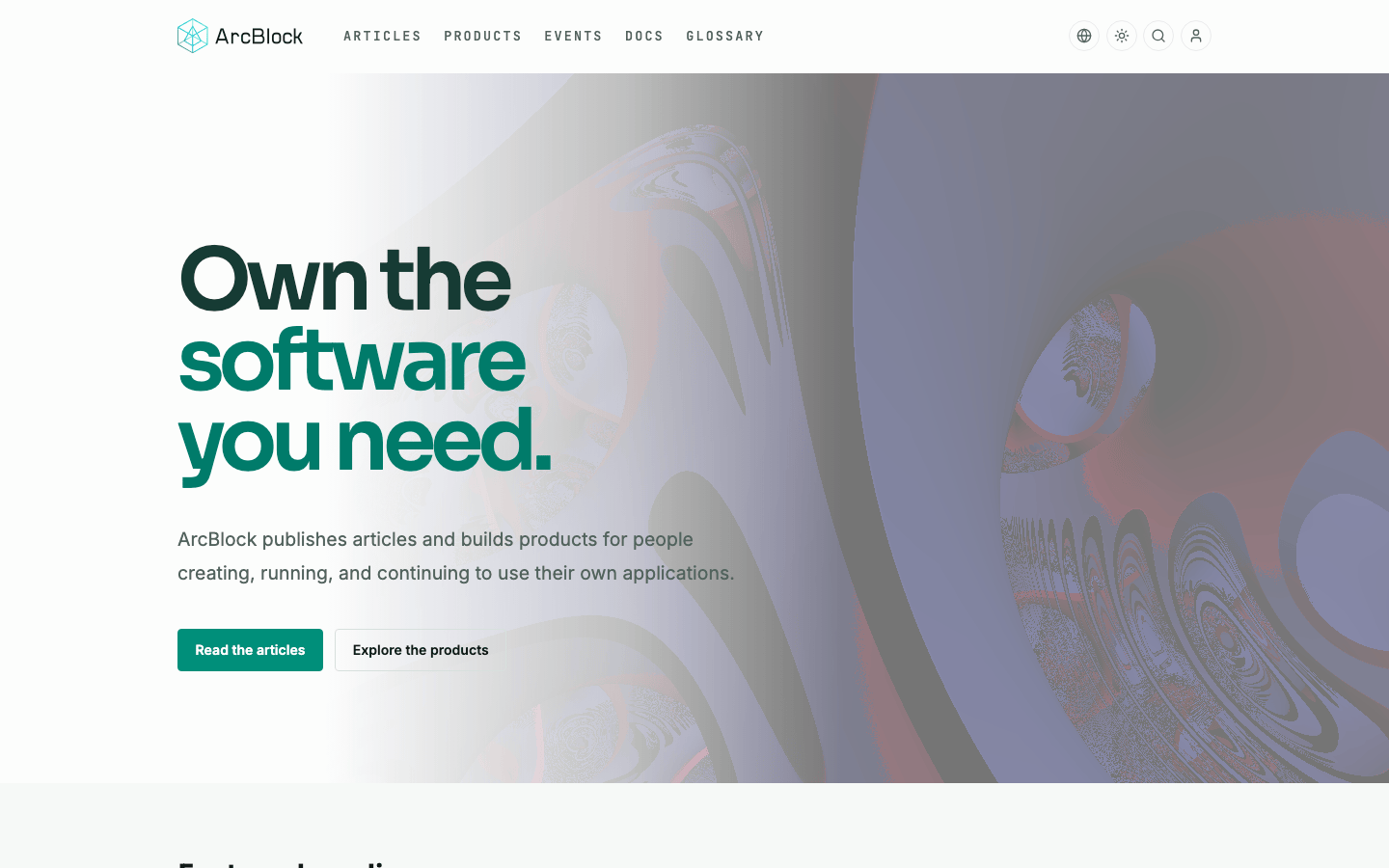

gyroid		迷幻、刺眼，调性完全不对。

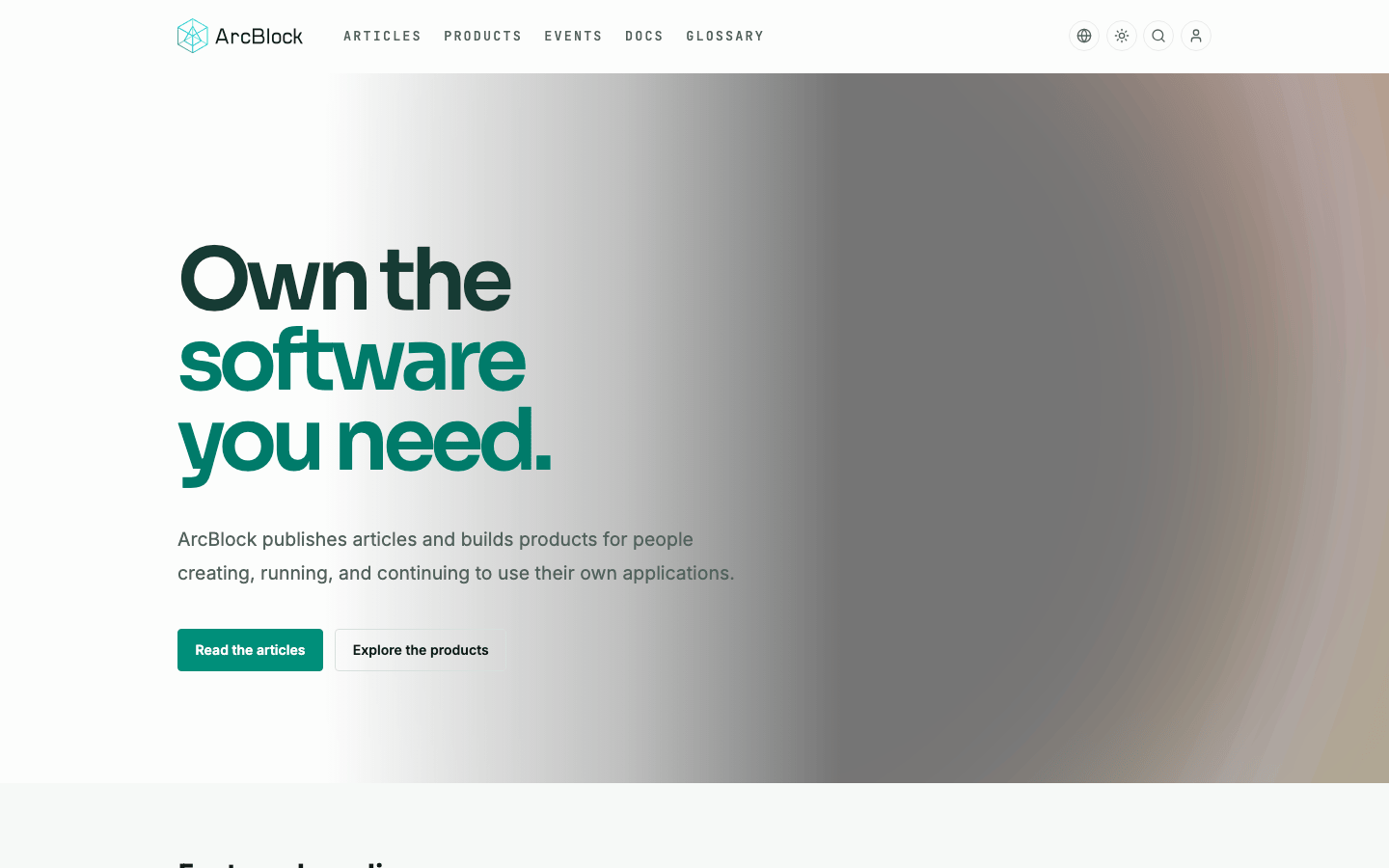

tunnel		品红金色跟品牌色无关，大部分是黑色空洞。

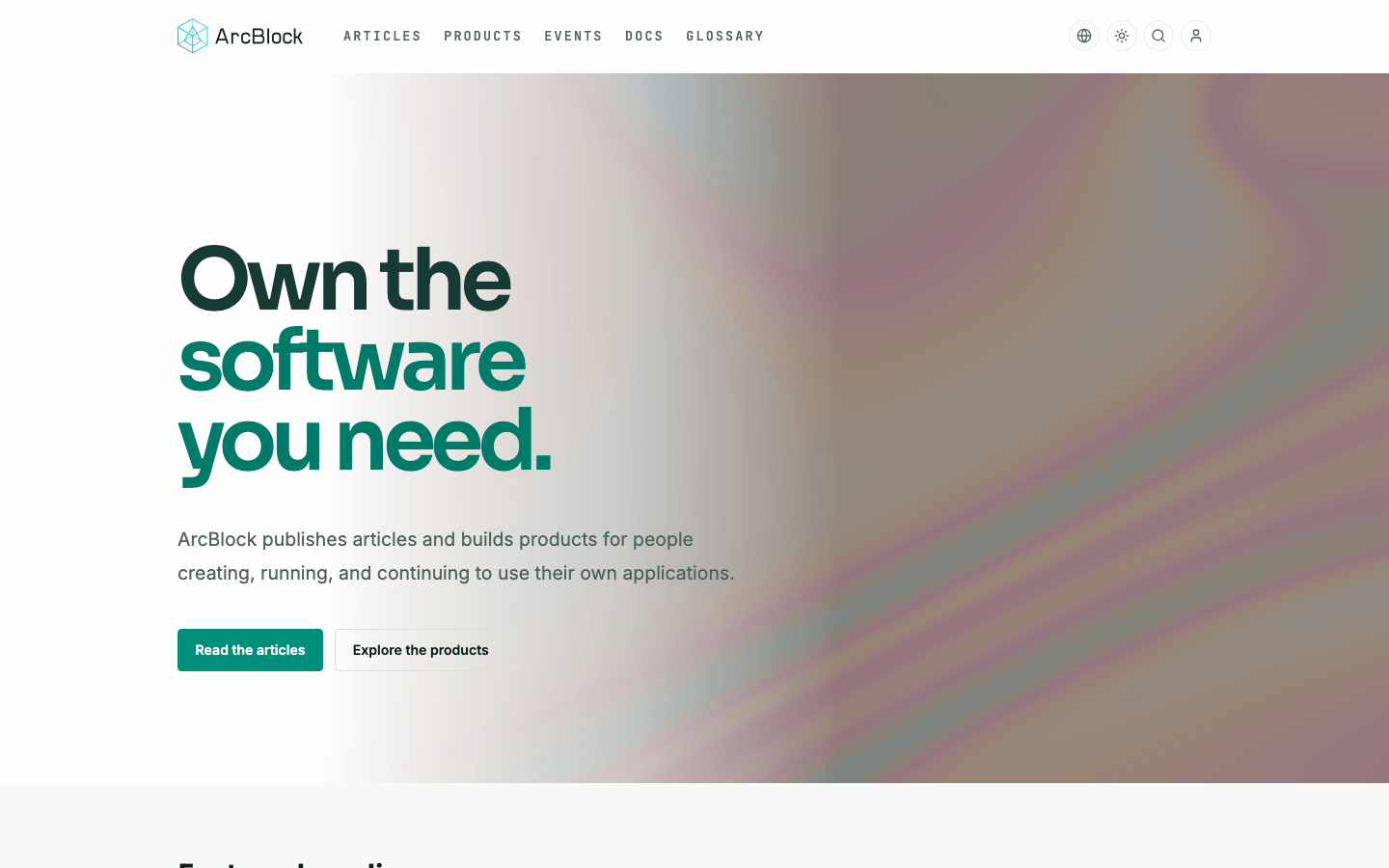

abstract		虹彩油渍效果，跟品牌色无关。

太稀疏或太小，撑不起一个背景

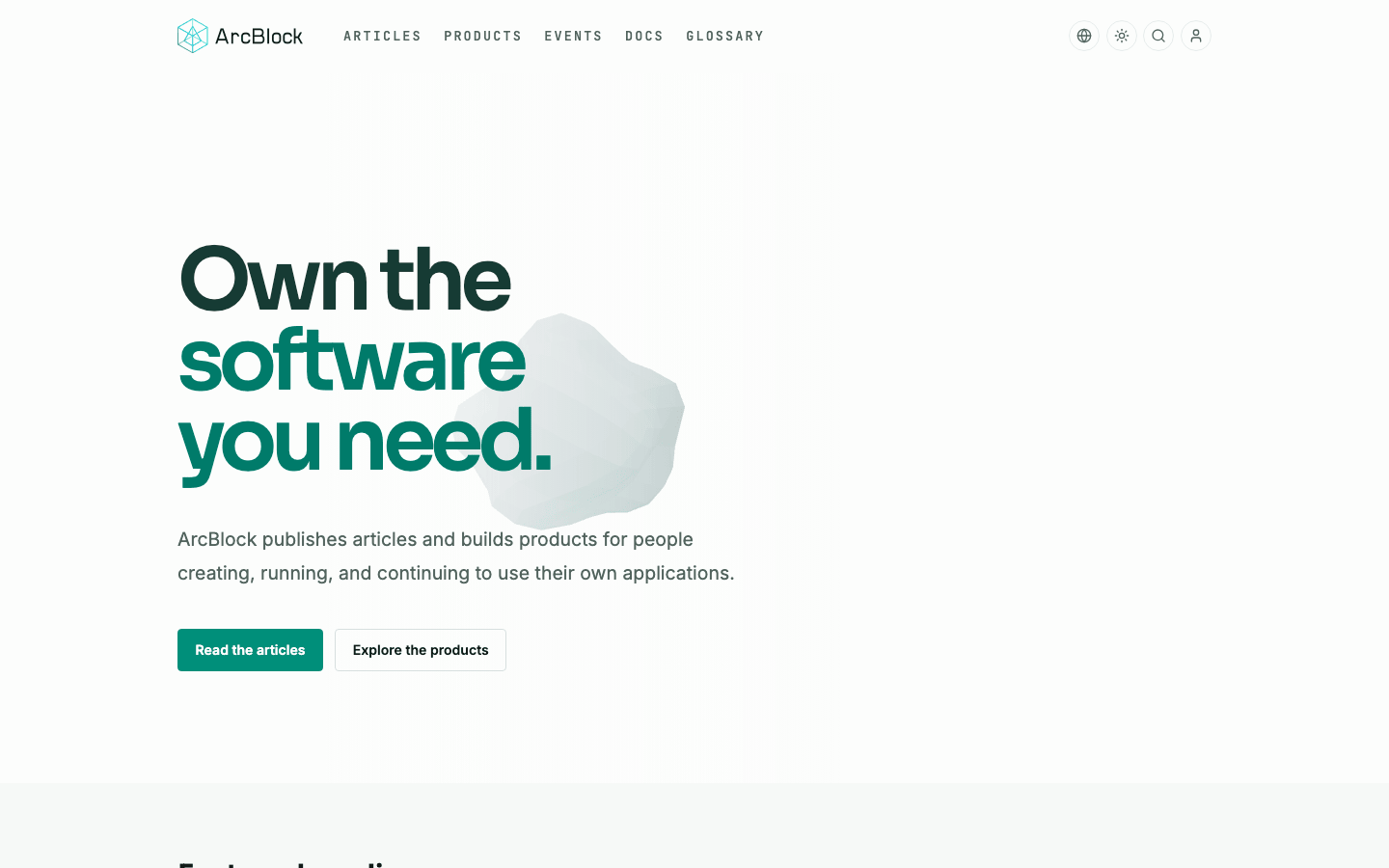

blob：一小块淡色多面体悬在画面一侧 meshline：零散的短对角线段，大片画布是空的

blob、collapse、meshline——跟 wave 一个毛病：技术上没问题，但几何本身相对 1440×600 以上的全屏画布太单薄，一眼扫过去撑不起一个背景。

渲染没问题，但读起来是通用科技营销套路

galaxy：密集的灰绿色粒子网络球体

galaxy——一个大胆、密集的网络球体。跟 rings 同样的判断：常见的「区块链网络」通用素材图，跟本站没有特定关联。

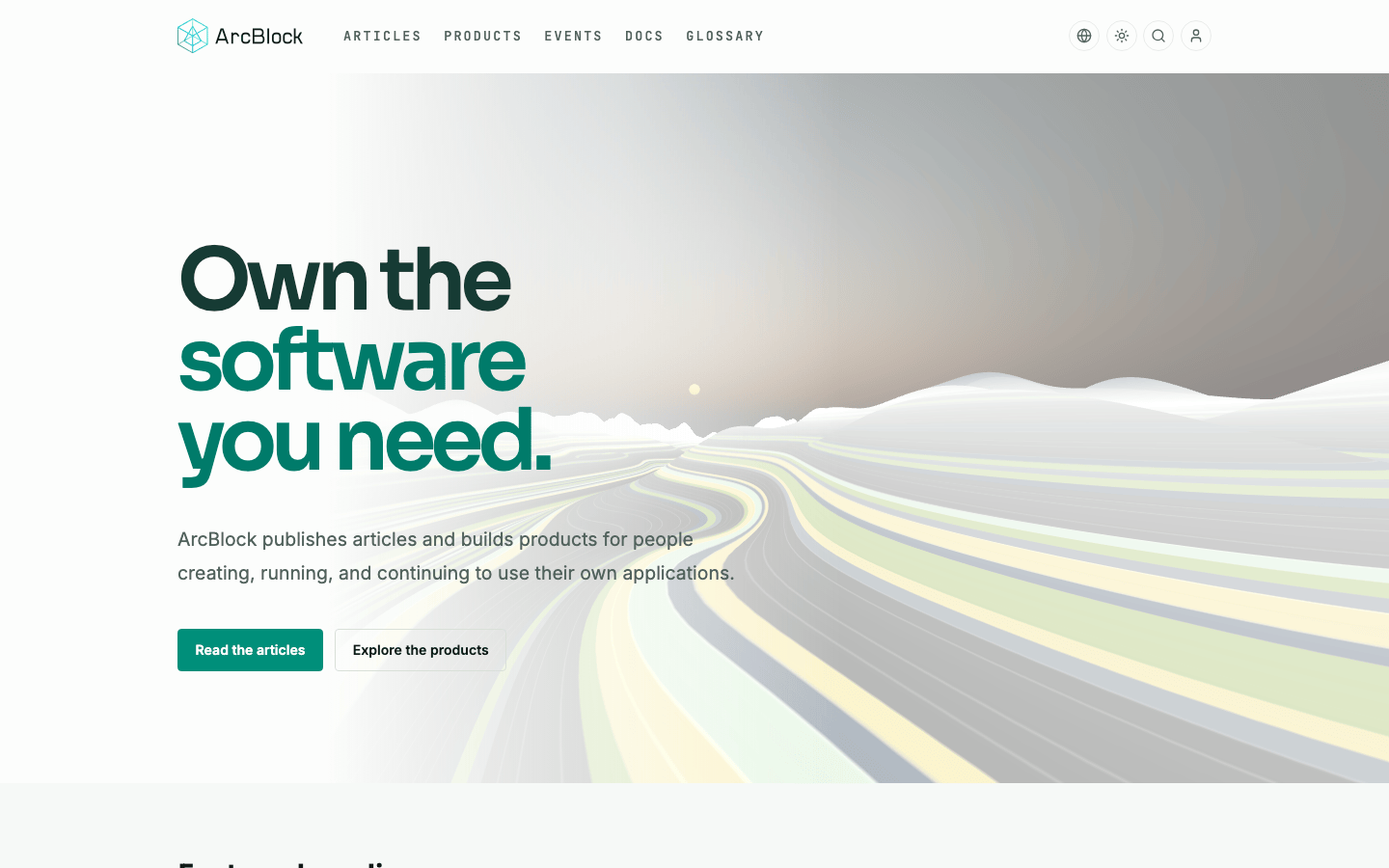

landscape：类似图库照片的山脉和道路日落场景，颜色被忽略

landscape——全屏的山脉/道路/日落场景。读起来像通用图库图片；而且忽略了青绿色配置（不管怎么配都渲染成中性灰褐色）。因为图库照片这个理由，还是不是候选。

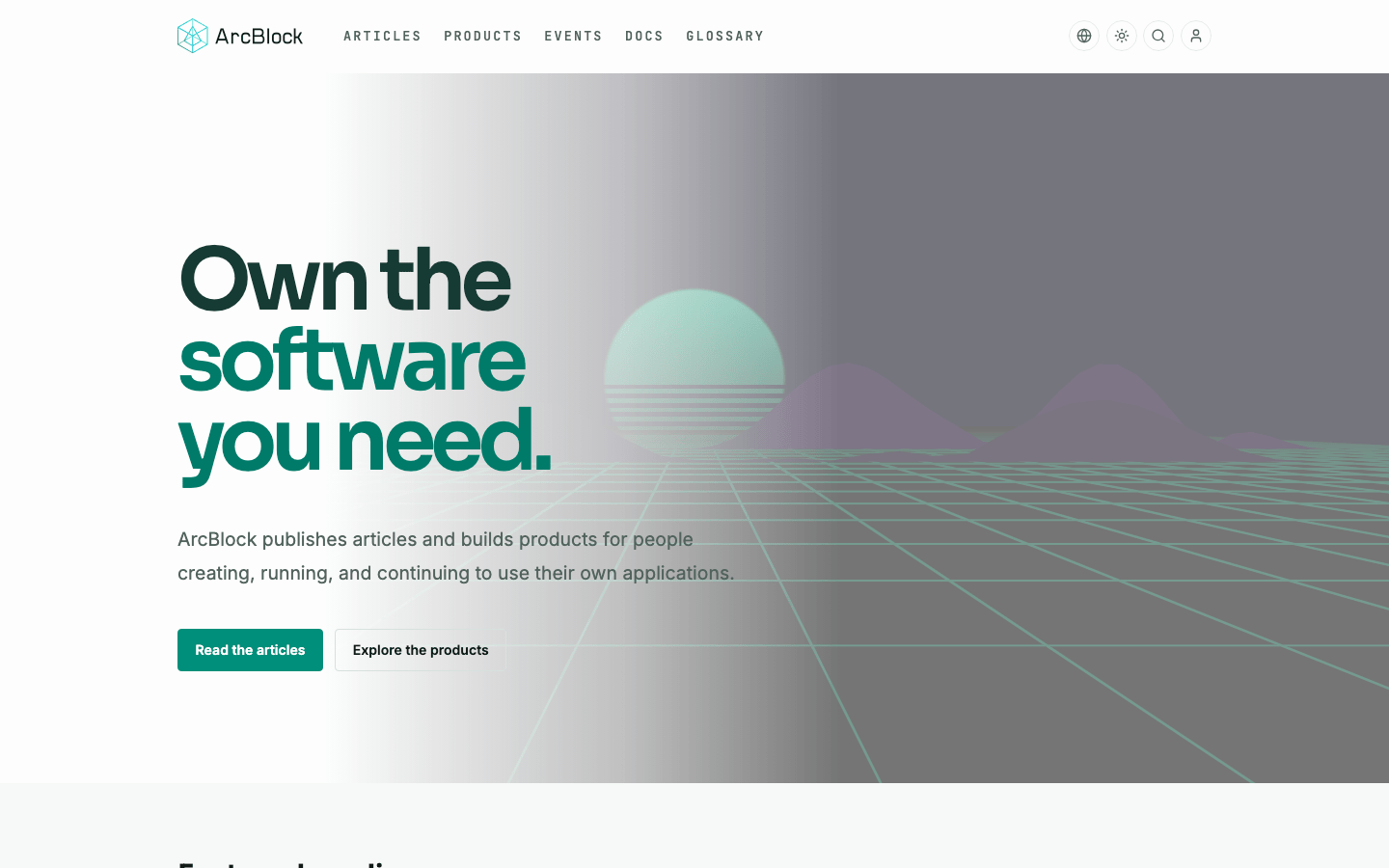

retrowave：80 年代风格的合成波落日，网格地面还在

retrowave——教科书式的合成波落日。整个普查里最套路化的「AI 演示站」既视感，而且跟副标题文字重叠得够严重，影响可读性。这个 mode 上的 header 缝就是上面 aurora 那条说的 CSS 遮罩 bug（上面这张是修好之后的截图；网格地面还在场景里）。套路化这条理由仍然成立，还是不是候选。

混乱、视觉噪音大

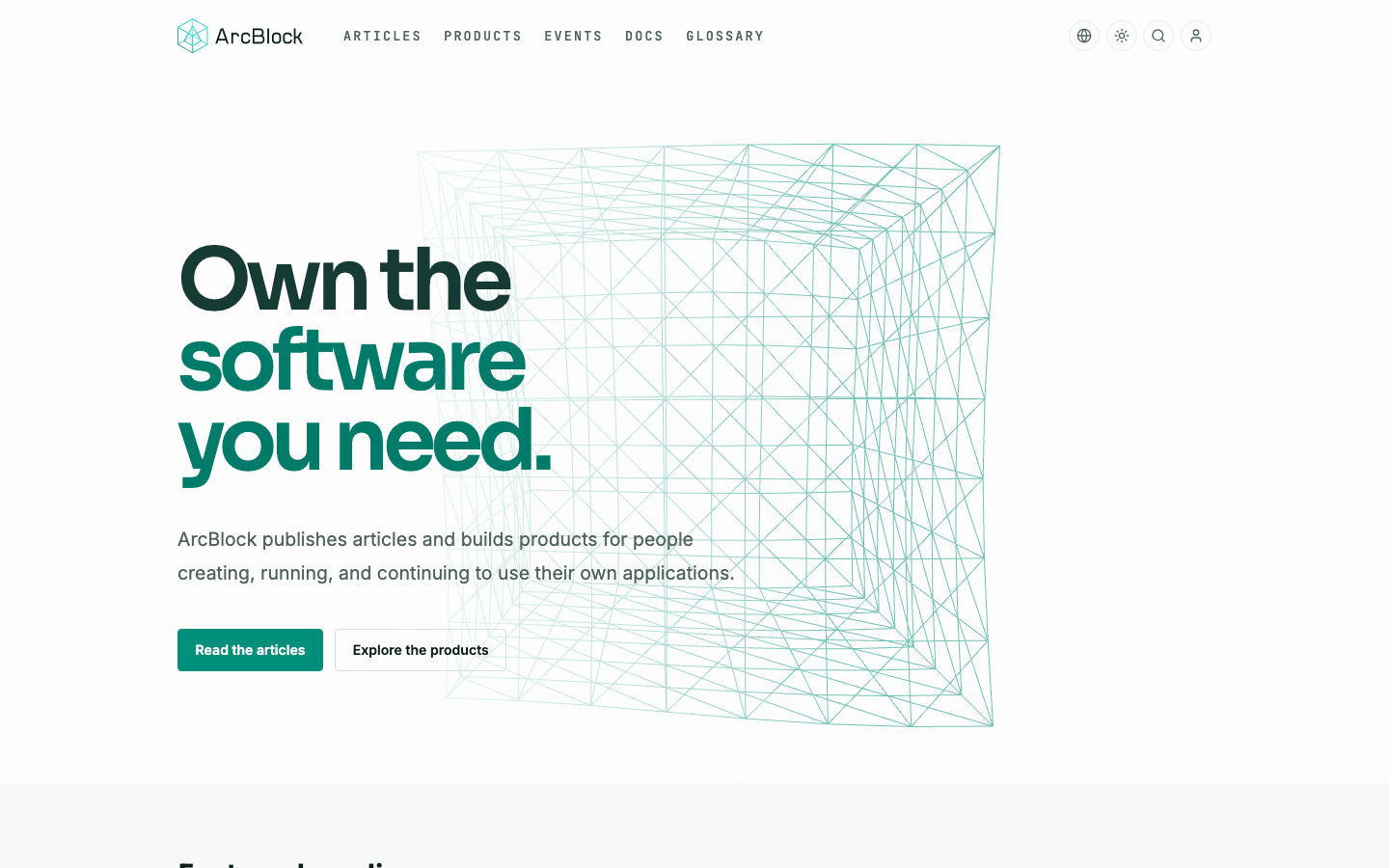

cube：一个变形严重、看起来像故障的线框立方体

cube——顶点抖动很重的线框方块。读起来像渲染故障而不是刻意的效果，右边缘还压在副标题文字上。

品牌色正确、渲染效果不错，但内容上没选

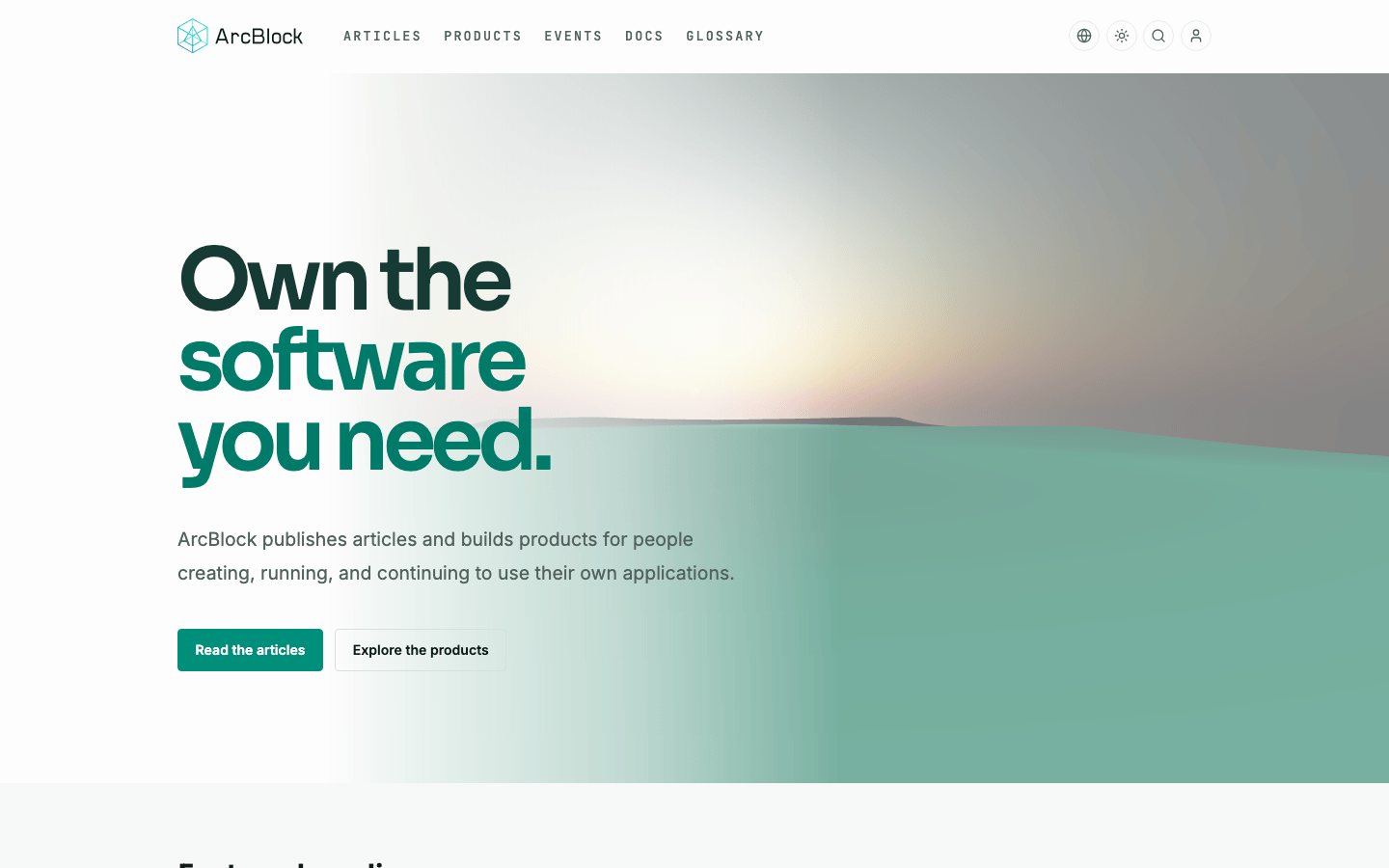

ocean：青绿色海平线，配日落天空

ocean——确实正确读取了青绿配置（「海水」填充是品牌色），效果也平静。没选是因为内容本身——一个字面意义上的海洋/日落场景——跟软件或本站主题没有关联。

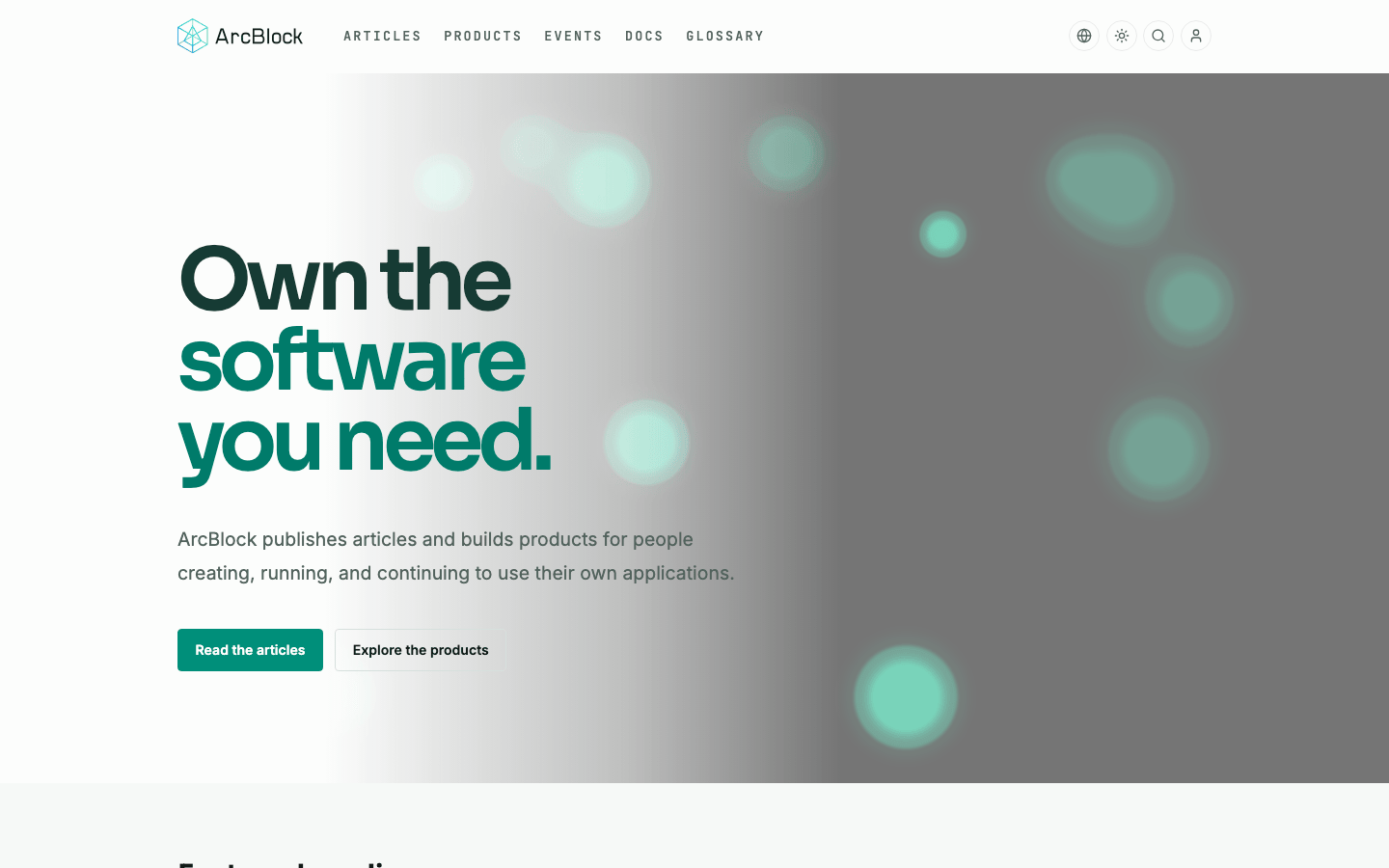

metaball：深色背景上柔和发光的青绿色团块

metaball——同样正确用上了品牌色（柔和的青绿光晕团块），是这组里效果最好看的一个。读起来是通用的「熔岩灯」氛围效果；留着——如果三个主候选后续设计评审都没通过，这个值得重新考虑。

坏的

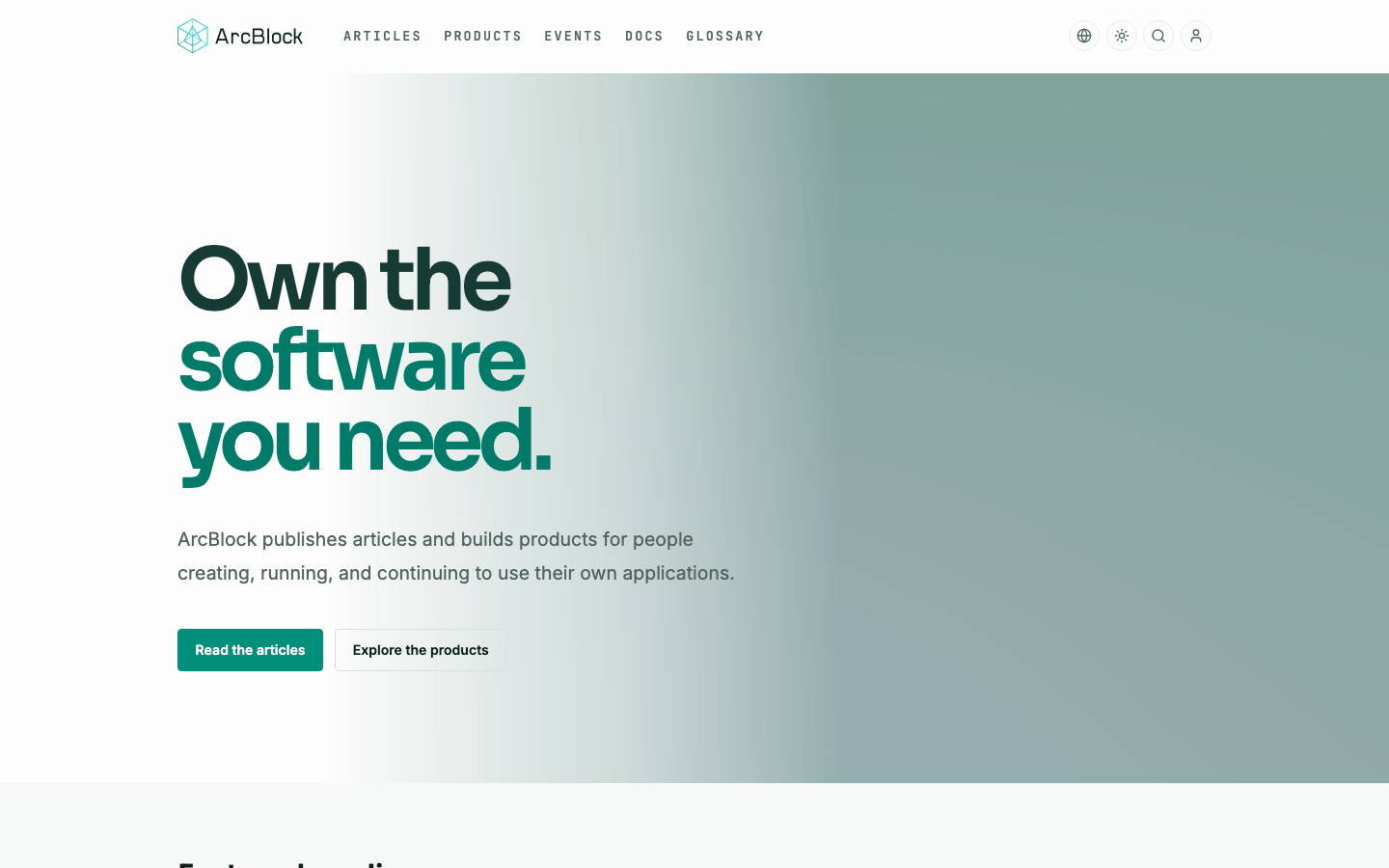

clouds：一片没有可见云层细节的纯色青绿渐变

clouds——渲染出来只是一片纯色渐变，看不出任何体积云细节。CloudsEngine 有 GPU 档位检测，探测到低端/软件渲染器时会调低步进精度；这次是在 headless Chromium（SwiftShader）下跑的，可能是原因——没有真实 GPU 做对比，这里如实标注「不确定」，不瞎猜。

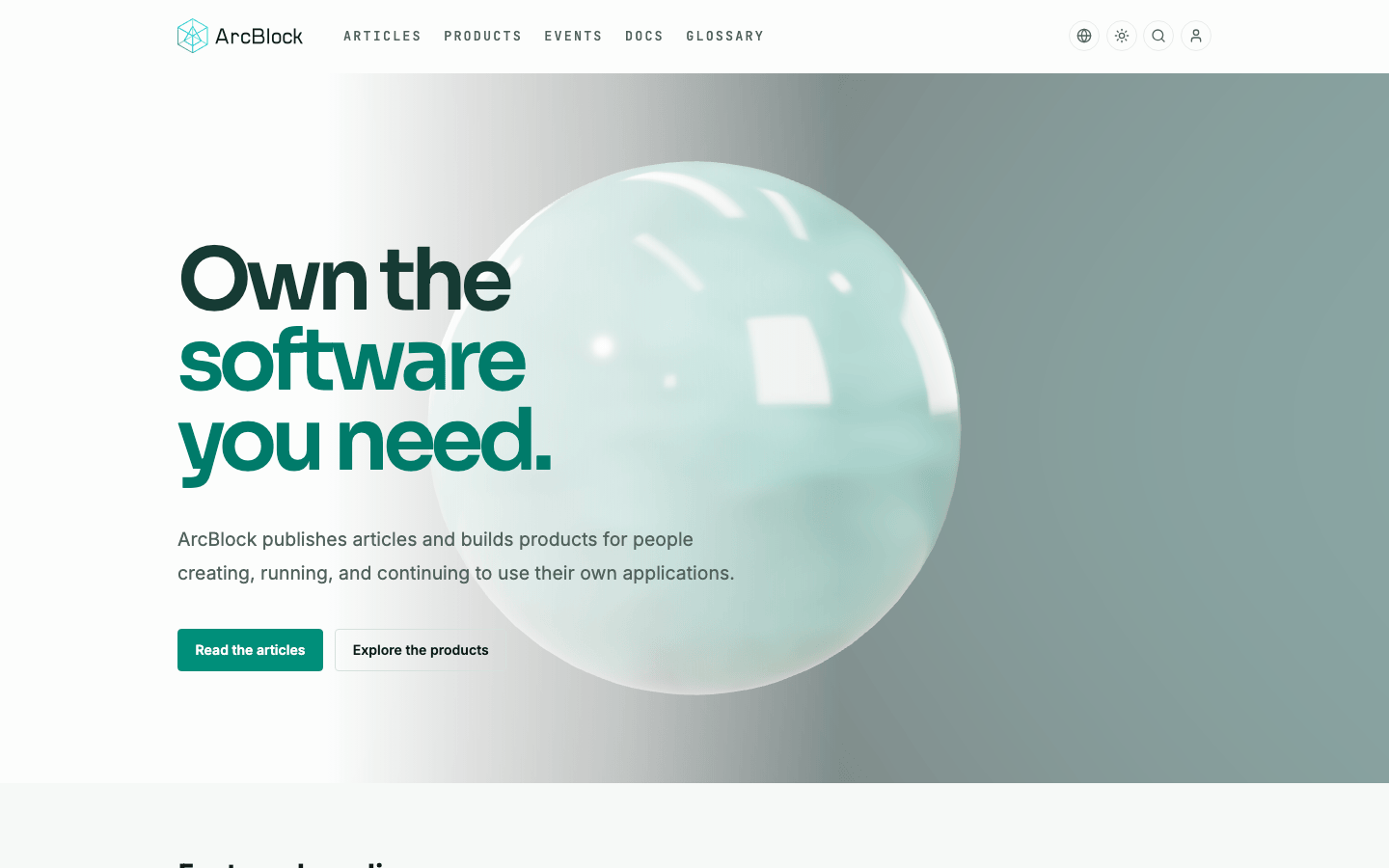

marble：一个大的、有光泽的薄荷绿球体

marble——原来什么都不渲染：它 loader.load() 的两个贴图文件（marble-noise.jpg、 marble-noise3d.jpg）在任何环境下都是 404，因为这两个文件从来没有随 widget 一起打包过。已提 ArcBlock/arc#4417，并在上游合并修复 ArcBlock/arc#4440（用程序化噪声替换了缺失的贴图）。现在能渲染了——一个大的、有光泽的球体，颜色是品牌色，但程序化替换后看不出明显的大理石纹理，读起来更像一个通用的玻璃/铬合金球，跟这个站没有特定关联。没选的理由和 metaball 一样：正确、品牌色、但是个通用效果。

背后的上游修复

搭上面这些候选的过程中撞到四个 webgl-hero 的真实 bug，现在都已在上游修复：

ArcBlock/arc#4392 —— widget 自己注入的 CSS （.wh{position:relative}）在同优先级、后加载的情况下把本站 position:absolute;inset:0 悄悄覆盖掉，导致挂载点高度塌成 0 —— 不管配的是哪个 mode 都一样。另外 24 个 mode 里有 17 个通过重复调用 setClearColor(x, 1) 把 opacity 配置扔掉了。修复：ArcBlock/arc#4402（已合并）——改成通过 canvas 的 CSS opacity 应用 cfg.opacity，而不是走 WebGL 的 clear alpha：three.js 的 WebGLBackground 只要 scene.background 是个 Color，就会无视 setClearColor 的 alpha 参数、始终按 alpha=1 清屏。更早一版同一个修复（#4403，已关闭，判定为重复 PR）走的是逐个 mode 把 scene.background 置空的路子——真正合并上线的是 #4402 这个改一处共享函数就够了的版本。
topo 的平面原来是固定尺寸的 PlaneGeometry(30, 20)，只能覆盖到约 2.4 的宽高比——hero 一旦更宽，平面边缘之外就会露出纯色背景。改成按相机实际可视锥体动态算尺寸之后，又暴露出第二个坑：噪声 shader 在两个轴上采样速率一样，导致宽 hero 上等高线被横向拉长。修复：ArcBlock/arc#4490。
marble 加载两个 widget 包里根本不存在的贴图文件，什么都不渲染。已提 ArcBlock/arc#4417，修复见 ArcBlock/arc#4440（已合并）——见上文该条目。

上面 aurora 那节调查的顶部黑带，问题出在 arcblock-site 自己的可读性遮罩，跟这个 widget 无关—— webgl-hero 的相机行为从来都不是原因。修法见那一节。

在上面这些修复都发版之前，本页的候选只有在本地自己构建的 arc 上才能正确渲染 —— 「上游关闭」和「我们真的能用」之间的差距，参见本仓库的 arc-upstream skill。
